- Bestell-Nr.: 43-890-00155
25W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen... mehr

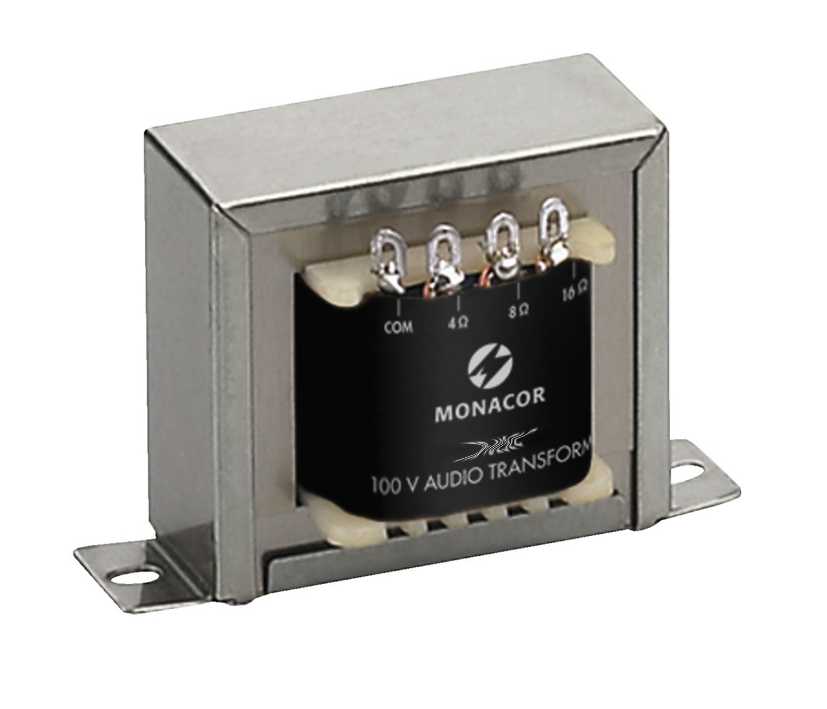

Produktinformationen "25W ELA Trafo 100V Audiotrafo offene Bauweise"
25W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.
- Hochwertiger 100V ELA Übertrager mit breitem Audio-Frequenzbereich bis 20Khz
- Sekundärwicklung: 4-ohm, 8-ohm und 16 Ohm ( Eingang oder Ausgang )
- Primär Leistungen: 25Watt rms ( 40W Musikprogramm Peak )
- Kann in beide Richtungen verwendet werden
- Beispiel-1 100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm )
- oder
- Beispiel-2 4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder )
- 4-Leistungsanzapfungen
- RMS Leistung 25W = Impedanz 400-Ohm
- RMS Leistung 20W = Impedanz 500-Ohm
- RMS Leistung 12W = Impedanz 800-Ohm
- RMS Leistung 6W = Impedanz 1,6kOhm
- Audio-Übertragungsbereich: 25....20.000 Hz !
- In beide Richtungen verwendbar also auch am Endstufen Ausgang auf 100V Linie ( BIDI tauglich )

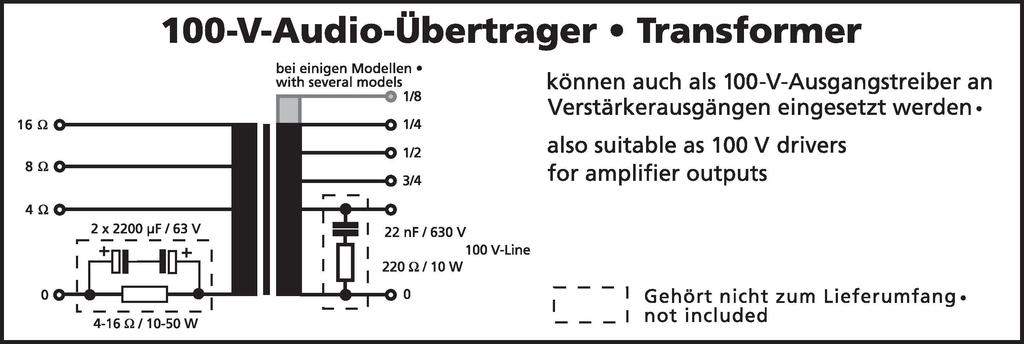

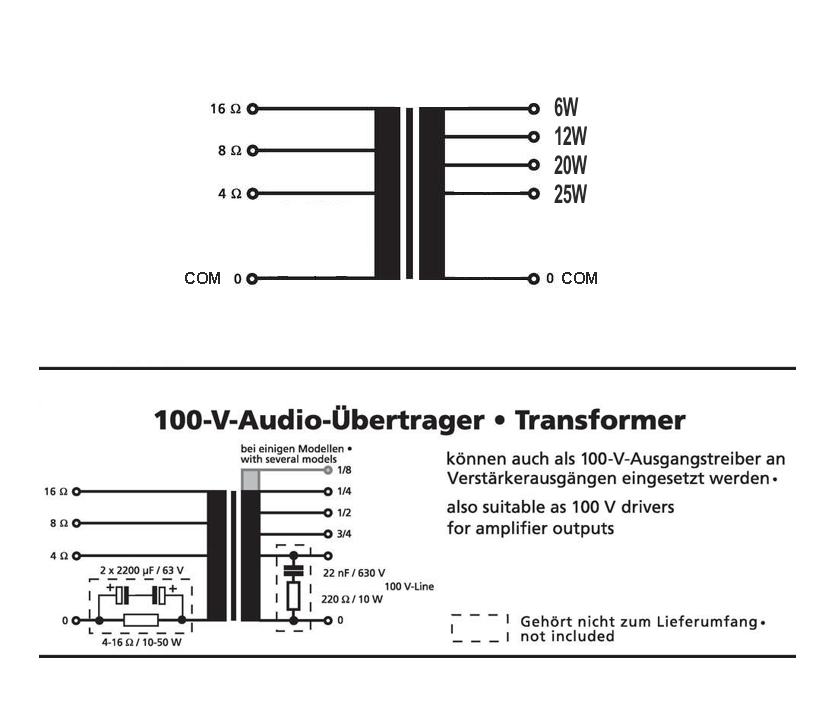

- Schaltplan siehe hierzu auch weitere Bilder
- Abmessungen: B:68mm T:51mm H:58mm
- Gewicht: 0,70kg
Optional erhältlich fals Betrieb mit klassischer Niederohm Endstufe ( Schaltplan siehe hierzu auch weitere Bilder )
- Bst Nr 26-715-00047 = 2200uF 63V ELKO axial
- Bst Nr 20-920-00415 = 17W Zementwiderstand mit 4,7ohm ( Range möglich 4-16ohm )
- oder
- Bst Nr 20-920-00418 = 17W Zementwiderstand mit 6,8ohm ( Range möglich 4-16ohm )
- sowie
- Bst Nr 29-719-00144 = 22nF 1500V FKP1 Wima
- Bst Nr 20-920-00437 = 17W Zementwiderstand mit 220ohm
